S15　SILVIA　ACCIDENT(1/3ページ)

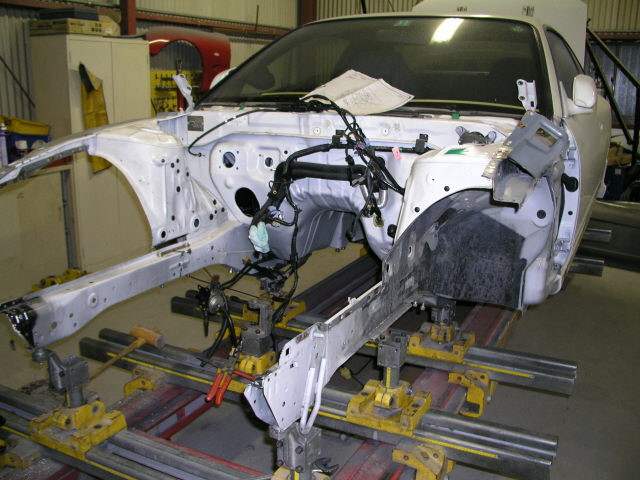

手馴れたＳ１５の事故復元修理です。 ＦＲで比較的単純な構造のモノコックボディーですが あなどってはいけません。 作業の性格上エンジンユニットは脱着しての作業となります。 エンジン搭載状態での復元作業も技術的には可能なのですが、 損傷範囲に死角が発生しやすく、数値的精度も低くなる方向になる為、 我々は、大体エンジンユニットを脱着して作業します。

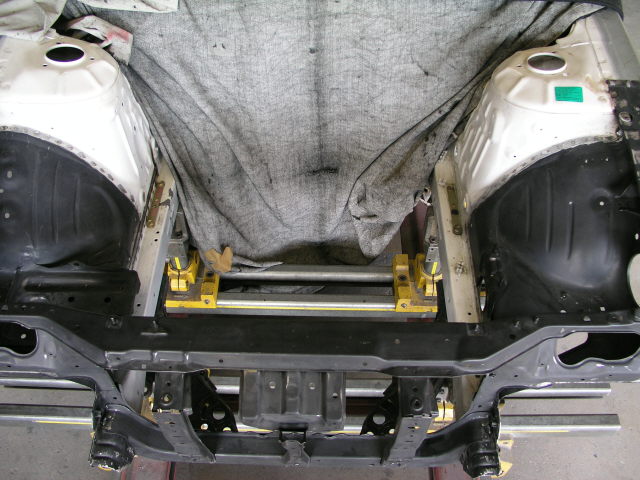

３次元計測及びアライニング（モノコックボディーのアライメントの事） が終了し、新たな骨格パネルを立付後、溶接した画像です。

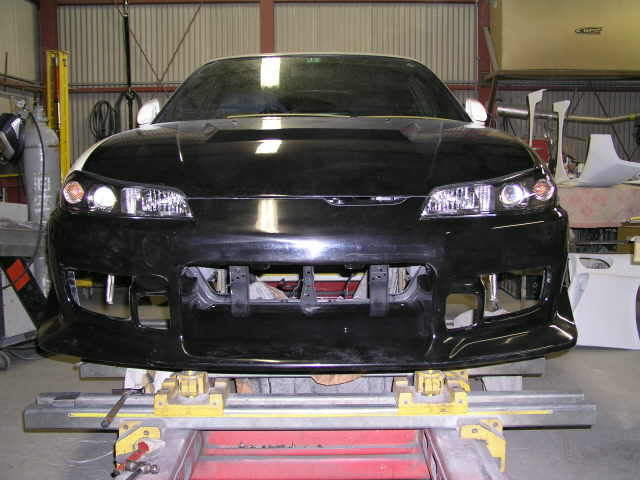

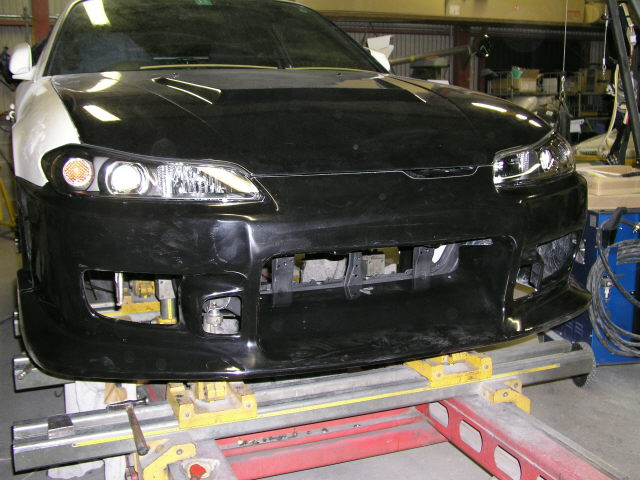

ＦＲＰボンネット＆ＦＲＰフロントバンパーのフィッティング確認の画像です。 社外品ＦＲＰパーツは製品の個体差も若干ありますので、 予め、純正部品で立付確認してからの装着確認となります。


フィッティングも良好で純正クオリティーに限りなく近く作業可能です(*⌒∇⌒)ﾉ彡☆ 作業する側も気持いい〜〜

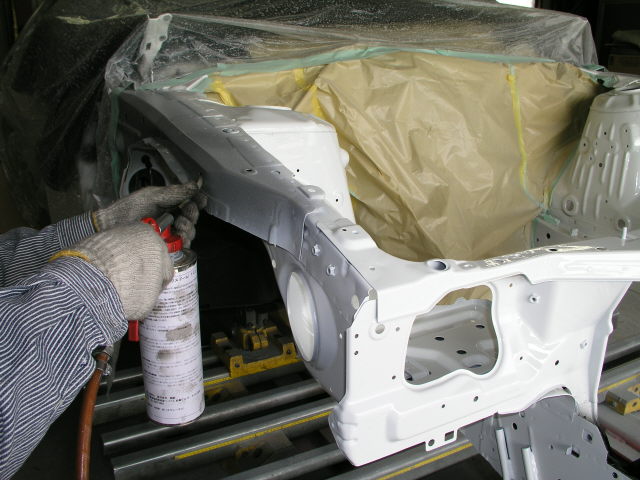

エンジンルームの防錆作業の画像です。 エンジンがないので、とことん作業可能です。

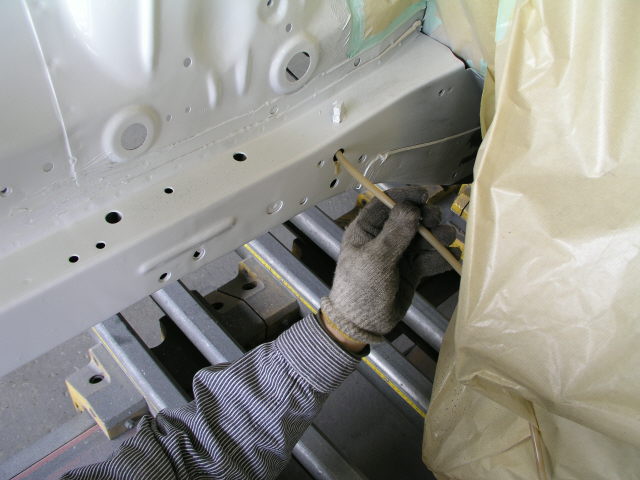

サイドメンバーの内部にも防錆剤をしっかり挿入可能です。 エンジンを脱着しての作業なので、コストは勿論上昇しますが、 細部にわたり繊細な作業が可能となり、結果的にボディーの 消耗サイクルを最大限に長く出来るのではないでしょうか？

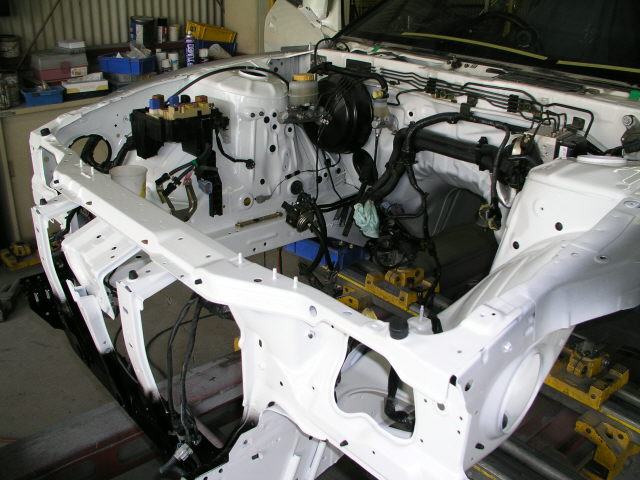

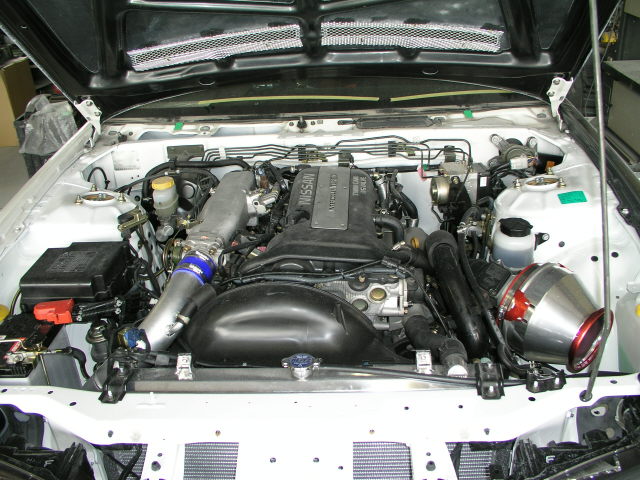

配線や配管その他付属品を組み立てた図です。


エンジンルームが一部塗装済みなので、 繊細さが非常に必要な所でもあります。（汗）
