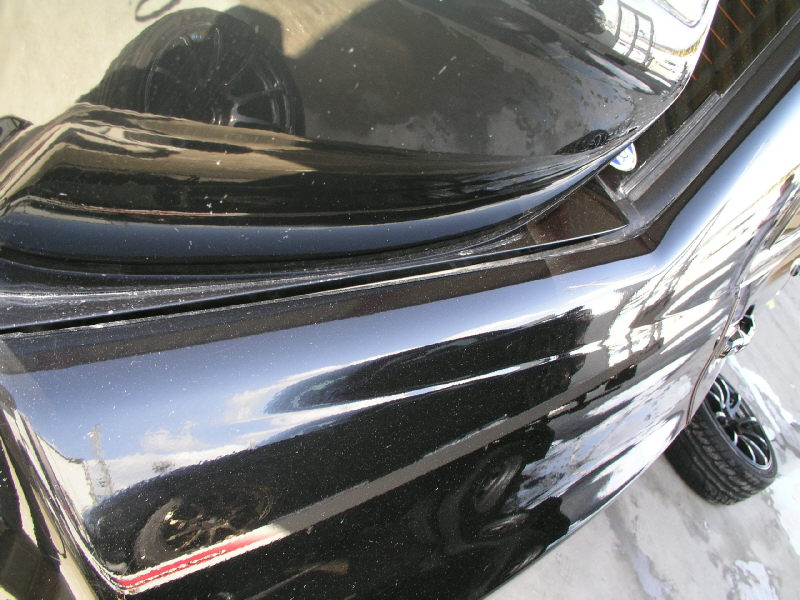

反対側のリヤフェンダーまで歪んでいるのが分かります。

(76706 bytes)

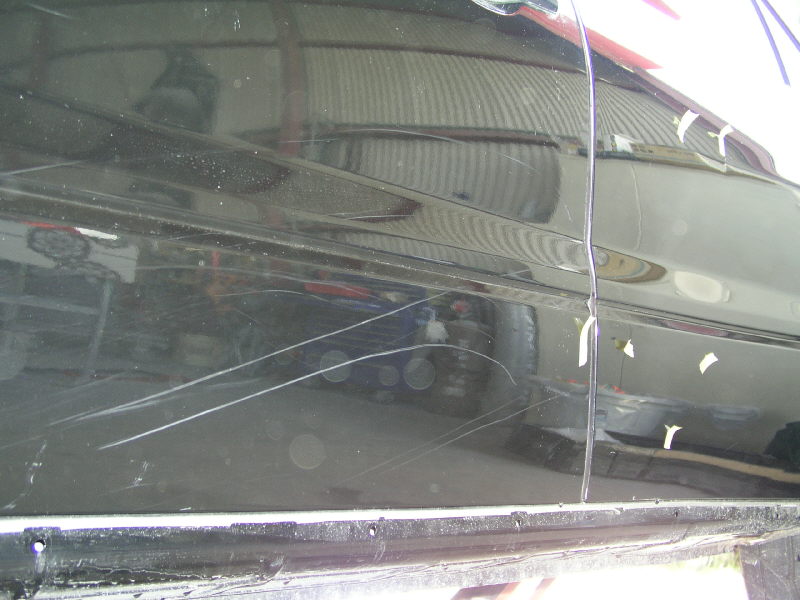

左側のドアの写真です。
木の枝か何かに擦った後があります。

(120239 bytes)
今回シャシーダメージを負っているので、
シャーシーアライメントの測定及び修正から作業します。
シャシーアライメントにつきましては、
トップページのメインメニュー内のボディーチューニングのところに詳しく載っています。
是非見てくださいね。

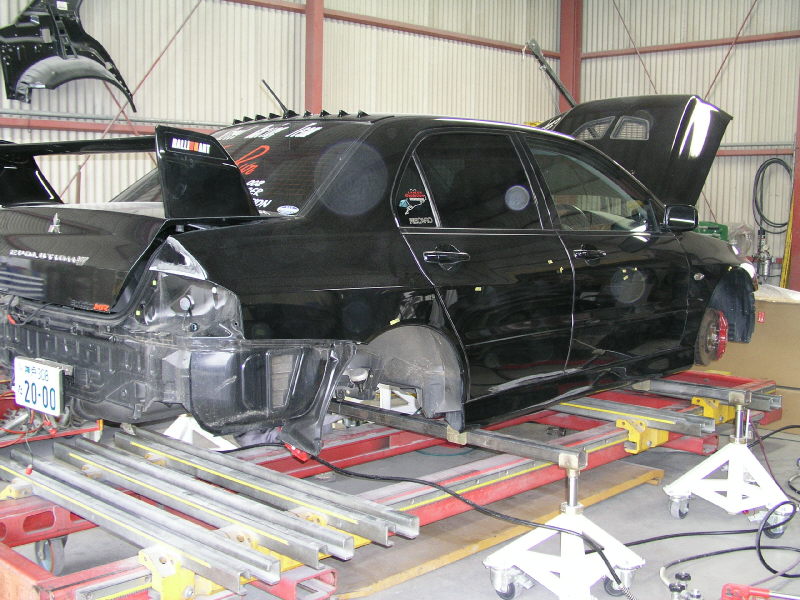

画像はセットしている最中です。
白色のジャッキはワンオフで作りました。油圧で上下します。

(91239 bytes)
シャシーアラメントを精度良く測定＆修正するには、メンバー及びサブフレーム類の
ボルトオンシャシーパーツを単体もしくはアッセンブリーにて取り外す必要があります。

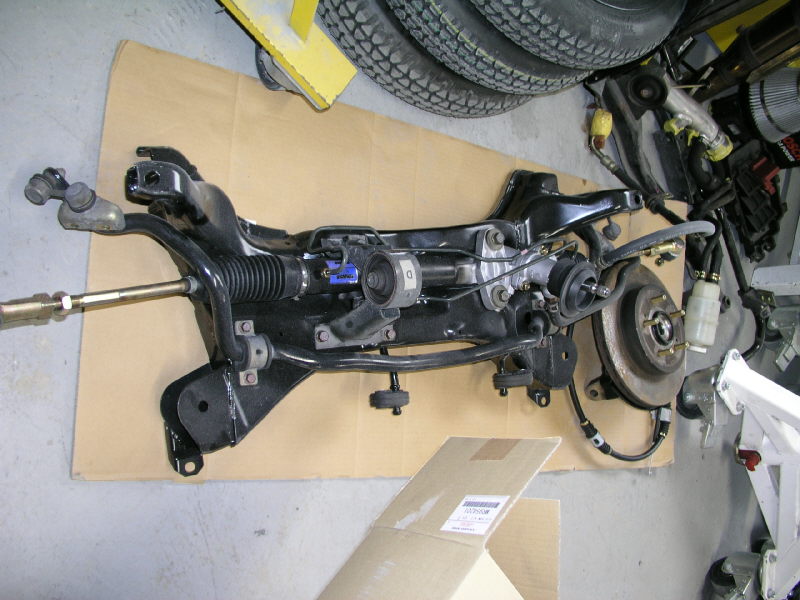

画像はフロントサスペンションクロスメンバー＆主要付属品です。
フロントタイヤ＆ホイールからのダメージが大きいので、当然の様にこれらは点検項目に該当し
必要に応じてステアリングラック及びサブフレーム及びその他の付属品を修正もしくは
新品パーツにて組み立て直します。

(85776 bytes)

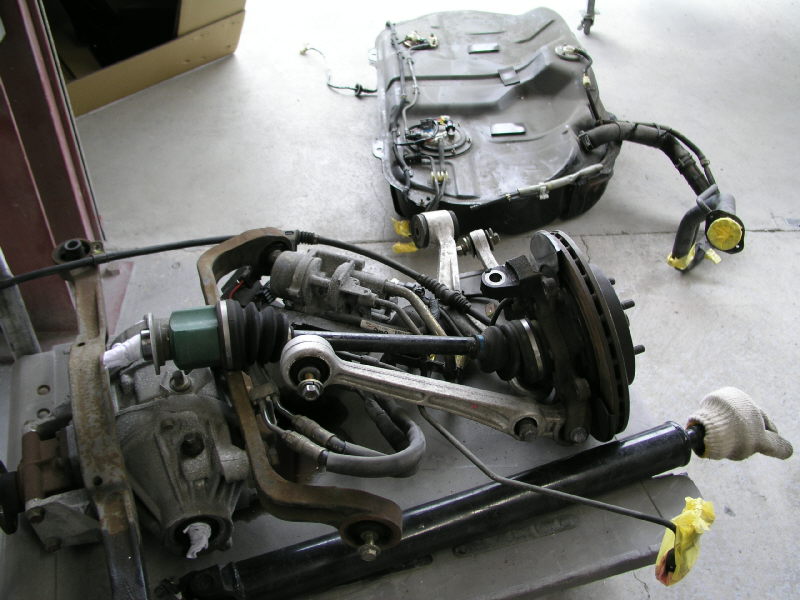

こちらは、リヤ周りです。
アッセンブリーでは、重たすぎておろせないので、
リヤアクスル＆デファレンシャル＆サブフレームといった感じに車体から
分散して取り外します。
奥に見えるのは、フューエルタンクです。

(86334 bytes)

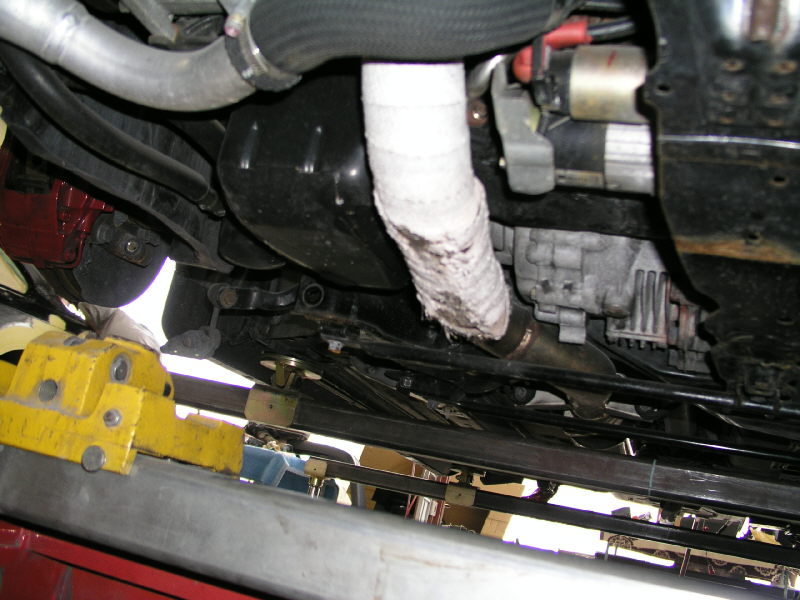

車体の底にもダメージがあります。
インタークーラー・ラジエター・コンデンサー・フロントパイプ・リヤマフラー・フューエルタンク等が
メカニカルパーツの損傷範囲に該当します。

(69358 bytes)

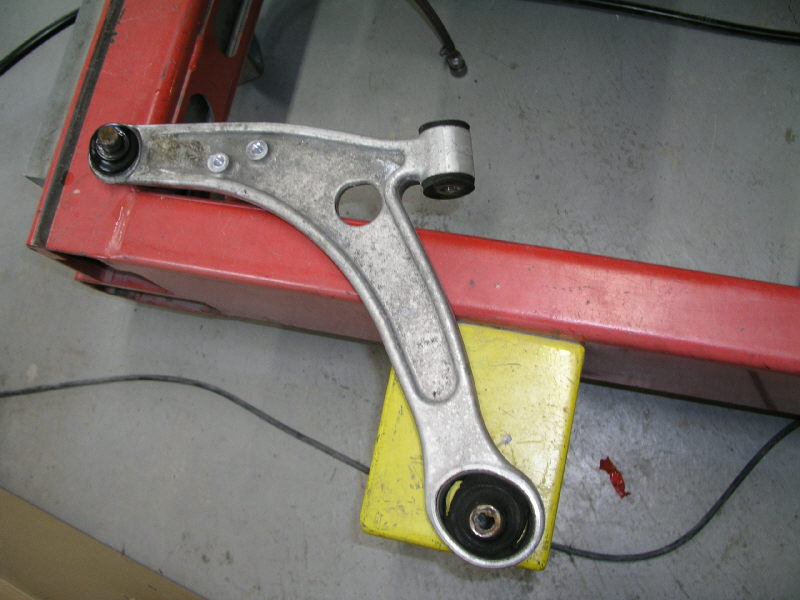

最近のアルミフロントロアアームは、一定の衝撃を超えると
このような変形になります。
なので、ブッシュやアーム本体で衝撃を吸収してクロスメンバーや、
シャシーのダッシュロアパネルは損傷ないだろう・・・と
良く勘違いしがちですが･･･
正しくは、アーム本体で吸収した衝撃は一部で、
その他サブフレームやクロスメンバー＆シャシーで分散して衝撃を受け止めている計算になります。
なので、シャシーの計測が必要になるのです。
アーム類だけ交換して修理を完成した車両を良く見かけますが、
大半はホイールアライメントで正規の数値に誘導したり、
アーム類の取り付け部の穴加工で対応したりが多い傾向にあります。

(89913 bytes)

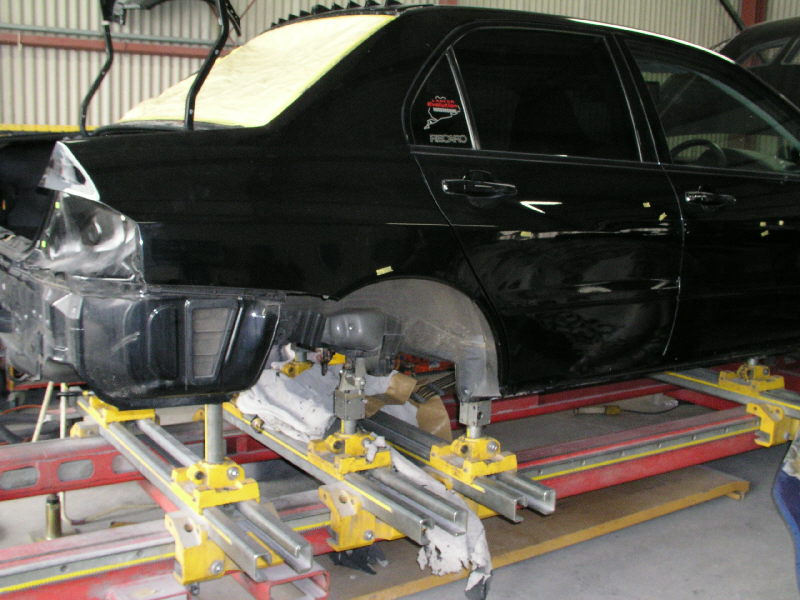

リヤの測定中です。
